Turbines de détente de gaz (turboexpanders)

Les turbines de détente Enertime permettent de valoriser l’énergie perdue lors de la réduction de pression dans les postes de pré-détente et de distribution de gaz naturel

Les gestionnaires de réseau de transport et de distribution de gaz naturel peuvent ainsi améliorer leur rendement énergétique et leur bilan économique en autoconsommant et/ou en exportant sur le réseau l’électricité produite par récupération de l’énergie de détente du gaz naturel, sans rejet ni production de gaz à effet de serre.

Cette récupération d’énergie peut également permettre une cogénération d’électricité et de froid.

A partir des courbes de débit, pression amont et pression avale fournies par le client, Enertime dimensionne la turbine pour maximiser les productions électriques et de froid (si applicable) tout en intégrant les contraintes d’implémentation sur site et en considérant les capacités de chauffage disponibles.

Pression [bars]

Réseaux de transport

  • Postes de pré-détente

  • Postes de livraison vers « grands consommateurs »

20 à 67.7

Réseaux de Distribution

  • Postes de livraison vers une distribution publique « DP »

  • Postes de livraison vers les consommateurs industriels

4 à 20

1.5 à 20

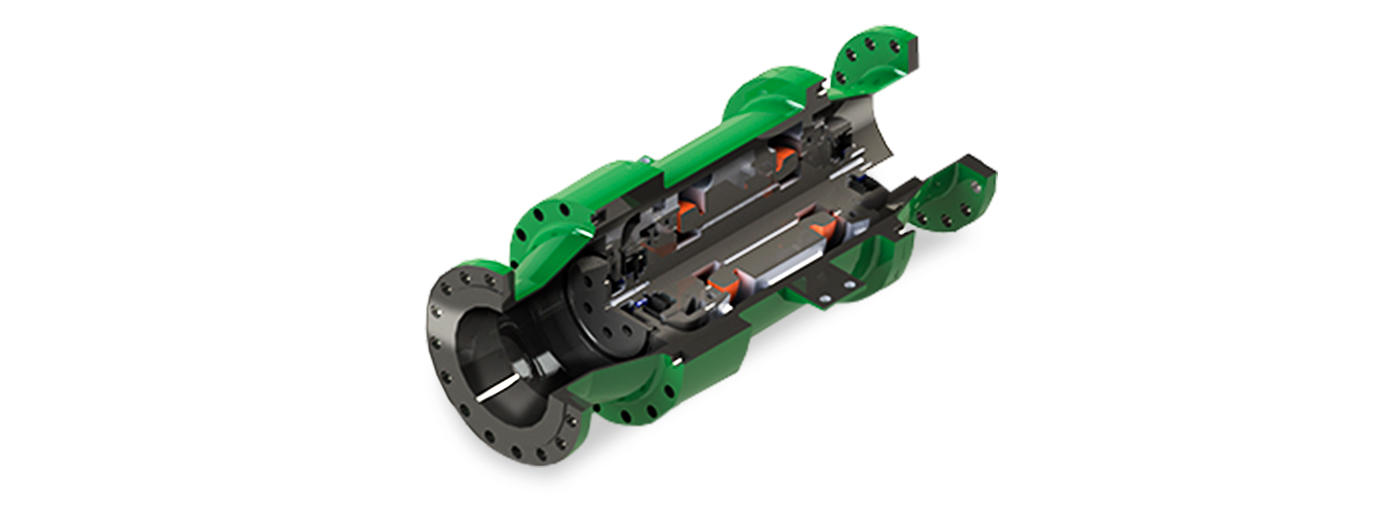

Exemple d'architecture de turbine de détente de gaz naturel Enertime

Pour les puissances supérieures à 1 MWe, des turbogénérateurs conventionnels sont proposés. Ceux-ci présentent les caractéristiques suivantes :

  • Turbines multi-étagées assemblées en porte-à-faux sur un réducteur de vitesse

  • Etanchéité dynamique entre turbine et réducteur réalisée au moyen d’une garniture mécanique gaz double tandem ou double pressurisée

  • Rotor supporté par des paliers hydrodynamiques

  • Attelée à une génératrice 2 ou 4 pôles (synchrone ou asynchrone)
